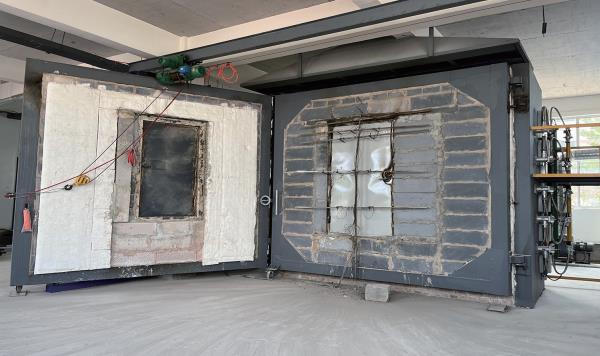

建筑构件耐火试验装置（垂直燃烧炉）

产品介绍

我公司生产的建筑构件耐火试验装置（垂直燃烧炉）满足国家标准GB9978.1－2008、GB9978.8-2008标准相关要求，适用于垂直型非承重建筑构件（门、窗、防火门、防火窗、防火卷帘及墙体材料等）的耐火完整性和隔热性检测。
一、技术参数
★工作电压：交流380V±10% 50Hz；
★炉体：试验炉采用钢结构、耐火砖和防火隔热材料组成。
★炉内尺寸约为：
★垂直炉宽3m×高3m×深1.5m，
★试样最大尺寸：垂直炉最大试品尺寸：宽3000×高3000mm。
★燃烧系统：布置图参见附件。
★燃烧气源：丙烷、液化气。采用多气罐方式，需要配置切换管道和阀门等形成供气系统，需另配备易燃气体泄漏报警装置。
★喷火嘴系统
★燃气流量：0-100 m³/h
★燃气压力最大: 3000pa
★空气流量： 5000m³/h，
★空气压力最大：4000pa
★气罐容量：≥50kg×8罐
★炉温控制系统（最大取样点，根据实际试品大小可以选择数量）
★试品温度检测系统
★试验温度：炉温控制满足T-T0=345lg(8t+1)的要求。
其控温偏差
d：0min 10min t>30min 时：d≤5％
★炉内温度：±15℃；
★试件内部温度：±10℃；
★试件背火温度：±4℃；
★测温传感器：a)炉内温度 ±15℃，采用直径为1mm的热电偶；
b)试件背火面温度 ±4℃，丝径为0.5mm的热电偶。
带热电偶的铜盘：直径为120mm，厚度为0.50mm；
c)铠装铂铑铂S值热电偶精度等级：II级
d)铠装镍铬镍硅K值热电偶精度等级：II级

★炉压测量范围：0-100Pa，测量精度：≤±3Pa
